Punktgenau und effektiv. Klebetechnik für Drucksachen, die
Wirkung zeigen.

Bei der Verarbeitung von Druckerzeugnissen sind Präzision und Fle- xibilität gefordert. Die oft kurzen Lieferfristen bedingen, dass Prozesse schnell angepasst und die Produktion umgehend aufgenommen werden kann. Diesbezüglich arbeitet die Druckzentrum AG in Stallikon beim Klebstoffauftrag mit der Robatech AG zusammen. Zwei unterschiedliche Heissleimauftragslösungen mit unterschiedlichen Auftragsköpfen werden in diesem Bericht beschrieben.

Seit 1992 fertigt die Druckzentrum AG mit Sitz in Stallikon / ZH erfolgreich Drucksachen, die Wirkung erzeugen. Dabei wird höchsten Wert auf Qualität, Termintreue und ein faires Preis-Leistungs-Verhältnis gelegt. Seit Jahren arbeitet das Unternehmen in Sachen Leimauftrag eng mit der Robatech AG zusammen. Die Partnerschaft der beiden Unternehmen beruht auf lokaler Nähe, Zu- verlässigkeit und kompetentem Service.

Die Herstellung von Druckerzeugnissen ist reine Auftragsfertigung. Der Pro- duktionsprozess wird durch die vielfältigen Kundenwünsche und die oft engen Lieferfristen bestimmt. Beim Klebstoffauftrag bedingt dies, dass Formate schnell und einfach angepasst werden können und unmittelbar mit der Produktion gestartet werden kann.

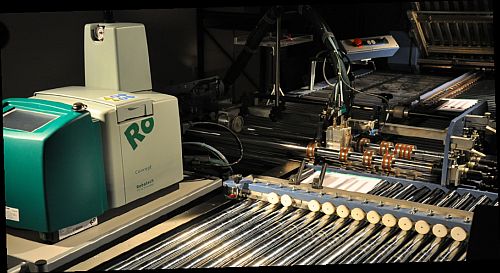

Präziser Punktauftrag mit dem SX Diamond

Effiziente Klebstoffauftragslösungen
Bei der im Folgenden beschriebenen Lösung handelt es sich um zwei Prozesse: Zum einen wird eine temporäre Verschlussleimung mit Punktauftrag erläutert. Die beschriebene Taschenfalzmaschine ist mit einem Concept Schmelzgerät und einem SX Diamond Auftragskopf ausgestattet. Zum anderen wird die Mus- teranklebung mittels eines Flächenauftrags gezeigt. Bei der hier verwendeten Mailingstrasse ist neben dem neuen Flächenkopf FK IT wiederum ein Concept Gerät im Einsatz.

Das bei der Druckzentrum AG eingesetzte Hotmelt-Schmelzgerät der Concept Serie bewährt sich seit Jahren im industriellen Einsatz. Mit den neuesten Tech- nologien und dem bedienerfreundlichen Touchscreen RobaVis ausgestattet, ist das Gerät einfach zu bedienen, modular ausbaubar und flexibel im Einbau. Dies steigert die Verfügbarkeit der Anlage, da Stillstandzeiten deutlich reduziert werden und erhöht die Effizienz des Klebeprozesses.

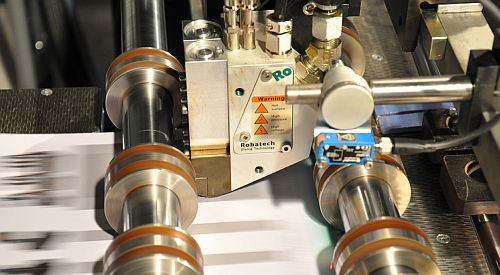

Intermittierender Flächenauftrag mit dem neuen FK IT 50

Klebetechnik – präzise und flexibel.
Bei der Lösung in Stallikon wird der mittels eines Zweibruch-Wickelfalzes gefal- tete Druckbogen auf einer Taschenfalzmaschine mit zwei Verschlusspunkten verklebt. Das gefaltete Produkt wird temporär mit PSA verschlossen und so sichergestellt, dass es sich bei der Weiterverarbeitung nicht undefiniert öffnet. Die Verschlusspunkte werden mit einem Heissleimauftragskopf SX Diamond 1N von Robatech appliziert. Produziert werden kann mit einer Geschwindigkeit bis zu 30 000 Stück pro Stunde.

Der hier verwendete SX Diamond Spritzkopf eignet sich hervorragend für den präzisen, kontaktlosen Auftrag in Punkt- oder Raupenform im mittleren bis schnellen Anwendungsbereich. Der Auftragskopf zeichnet sich durch ein sehr gutes Abrissverhalten aus. Kleine Einbaumasse, verschiedene Bauformen und die modular wählbaren Spritzelemente ermöglichen eine exakte Abstimmung der SX Diamond Auftragsköpfe auf kundenspezifische Produktionsbedürfnisse.

Auf der beschriebenen Mailingstrasse wird das Muster nun mit einem Flä- chenauftrag positionsgenau auf dem Substrat fixiert. Dabei werden auf einem vordefinierten Feld je am Anfang und am Ende zwei Flächen mit einem Rub- belleim beschichtet. Anschliessend wird das Muster unter Verwendung eines Vakuumanlegers exakt an der vorgesehenen Stelle befestigt. Der Flächenauftrag erfolgt mittels eines Flächenkopfes FK IT 50 von Robatech. In dieser Anwendung erreicht der FK IT eine Geschwindigkeit von bis zu 15 000 Stück pro Stunde.

Die in der Druckzentrum AG eingesetzten, neuen Flächenköpfe der FK IT Serie sind für intermittierende und kontinuierliche Beschichtungen bestimmt und ge- währleisten einen exakten Klebstoffauftrag und Klebstoffabriss am Beschich- tungsende. Die Maskentechnologie des Flächenkopfs vereinfacht zudem den Formatwechsel, erhöht die Reproduzierbarkeit und unterstützt einen flexiblen Produktionsprozess.

„Unsere Produkte sollen etwas bewirken und dienen unterschiedlichsten Zwecken. Daher ist beim Leimauftrag Präzision und Flexibilität gefragt. Robatech-Produkte fördern eine effiziente Produktion und unterstützen uns bei der optimalen Um- setzung der Kundenwünsche“, so Herr Mike Schütz, Leiter Technik und Geschäftsleitungsmitglied der Druckzentrum AG.

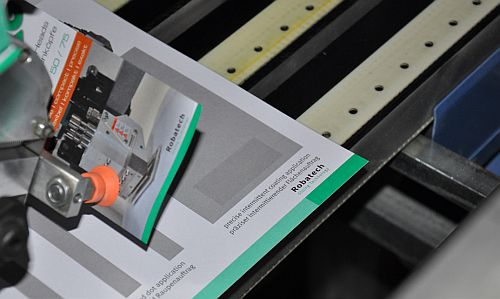

Musteranbringung

Vorteile der Robatech-Lösung
Entscheidend für eine termintreue Fertigung in der Druckindustrie, sind flexible Produktionsanlagen, die sich schnell auf neue Ansprüche umrüsten lassen und umgehend betriebsbereit sind. Mit der Robatech-Lösung lassen sich die beiden Anlagen in Stallikon in kurzer Zeit auf andere Formate einstellen und den jeweiligen Kundenwünschen anpassen.

Durch ihre Eigenschaften garantieren die Auftragsköpfe von Robatech ein sauberes und positionsgenaues Auftragsbild und fördern einen flexiblen Kle- beprozess. Da Robatech-Produkte schnell einsatzfähig sind, können auch enge Lieferfristen gewährleistet werden.

Punktgenau und effektiv unterstützen Robatech-Systeme einen zuverlässigen Klebstoffauftrag für Drucksachen, die Wirkung zeigen. Durch die Prozesssicher- heit und die hohe Flexibilität sind diese Lösungen insbesondere auch für künftige Anwendungen in der Druckindustrie interessant.

Anwenderfilm
Robatech - Ihr kompetenter Partner für innovative und betriebssichere Klebstoffauftragsgeräte und -systeme
Die Robatech Group mit Hauptsitz im schweizerischen Muri / AG ist ein weltweit führender Anbieter von Klebstoffauftragssystemen für eine Vielzahl von Branchen. Das Produktangebot des Service- und Technologieführers für grüne Klebstoff- auftrags-Lösungen umfasst Heißleim-, Kaltleim- und PUR-Lösungen. Robatech ist in über 60 Ländern vertreten und liefert seit 1975 hochwertige Steuerungen, Auf- tragsköpfe und Dosiersysteme, die in Sachen Geschwindigkeit, Präzision und Zuverlässigkeit unübertroffen sind.

Robatech AG
Pilatusring 10
CH - 5630 Muri

Tel. +41 56 675 77 00
Fax +41 56 675 77 01

info@robatech.ch
www.robatech.ch
